产品名称

3D运动与动作捕捉分析系统——AMTI步态测力台

品牌

产品货号

3D运动与动作捕捉分析系统——AMTI步态测力台

产品价格

现货询价

联系人

程园

联系电话

18611717737

产品说明

AMTI步态测力台

大多数 AMTI 的测力台适合步态分析。Optima HPS 和 OR6 系列是步态研究的标准尺寸测力台，而 BP 系列提供更广泛的选择尺寸。

测力台量程的zui佳选择取决于您是否打算在实验室进行步态分析之外的研究。如果您的测力台只用于进行人体的步态和平衡分析，那么，4450N量程的测力台可以提供zui佳的分辨率和充足的过载保护。如果您还计划进行运动机能测试，建议您选择更高量程的测力台。

便携式模型: AccuGait（也可用于平衡和步态活动）

安装型号: Optima HPS, BPXXXXXX-OP 和 OR6-XOP 系列

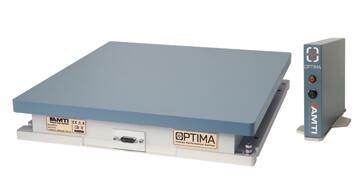

一、Optima HPS系列产品

OPTIMA HUMAN PERFORMANCE SYSTEM 是力测量技术领域的革命性发展，提供比市场上现有的任何测力台系统高 10 倍的测量精度。

通过使用 AMTI zui新的优化应变片技术，Optima HPS 可以提供在之前测量力系统wu法实现的精度水平：

● 平均 COP 精度只有几分之一毫米（通常小于 0.2）

● 串扰值通常为加载负载的 ±0.05％

● 测量精度通常为加载负载的 ±0.1％

我们如何保证 Optima HPS 的优异性能？AMTI 通过专有的精度校准体系来验证每个 Optima 系统的精度，并对整个测力台的进行高达 4000 次的满量程加载测量。该过程使用覆盖整个测力台表面的高密度校准网格，并使用wanquan文件化的 NIST 可追溯标准。

每个 Optima Human Performance System 由Optima 测力台、Optima 信号调节器、Optima 校准证书和电缆组成。

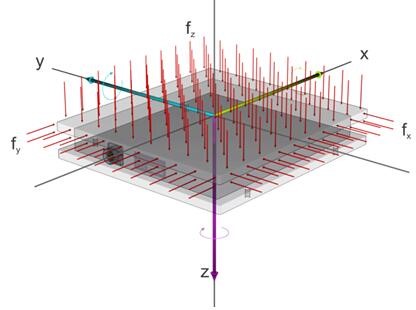

精密校准概述

Optima 系统的校准是一个严格的过程，包括在整个测力台表面上进行多达 4000 次的测量。使用能够保持jue对定位精度为 0.005 mm 的精密机器（由制造技术协会认证），来将多个外部负荷加载到测力台上的400个位置上。

shou先，将 222.4 N (50 lb) 到满量程 (FSC) 的外部负荷加载到测力台的表面和侧面。

接下来，使用自重误差精度到 0.01％的 222.4 N、445 N 和 890 N（50、100、200 磅）的物体验证系统在生理测试范围中的性能。

zui后，使用十点向上和十点向下的校准方法在八个位置测量次要特性，例如线性和滞后。

这种详尽的校准和验证过程确保每个 Optima 系统提供zui佳的质量、精度和性能。

OPT400600-1000和OPT400600-2000系列

参数指标：

尺寸(宽度x长度x高度)	400 x 600 x 82.55 mm	安装硬件	推荐的
重量	28.64kg	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	铝	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	USB与OPT-SC
激励	10Vzui大值	串扰	通道间串扰 ±0.05%
Fx，Fy，Fz迟滞	±0.2% full scale output
COP精度*	±0.2mm	测量精度	外施负载±0.1%

*典型值：zui小外施负载为50磅

OPT400600-1000

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1332	892	666	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.4	1.78	3.27	μv/v-Nm
自然频率	280	280	370	Hz	-	-	-	Hz

OPT400600-2000

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	4448	4448	8896	N	2665	1784	1332	N-m
灵敏度	0.337	0.337	0.0843	μv/v-N	0.7	0.89	1.63	μv/v-Nm
自然频率	360	360	400	Hz	-	-	-	Hz

二、OR6系列

AMTI 的 OR6-6-OP 是用于步态研究的行业“标准尺寸”测力台，用于世界各地的数百个实验室。高灵敏度、低串扰、优异的重复性和长期稳定性的特征，使该平台成为研发和临床研究的里想候选对象。它还具有低质量复合顶板，该顶板提供卓越的频率响应，对于运动表现、跑步和跳跃分析来说非常完美。

OR6-6-OP 采用了AMTI先进的 Optima技术——wu需额外费用即可提供业界另先的精度。

主要性能特点包括：

● 平均 COP 精度仅为几分之一毫米（通常小于 0.4 mm）

● 串扰值通常为外施负载的 ±0.2％

● 测量精度通常为外施校准负载的 ±0.25％*

OR6-6-OP-1000和OR6-6-OP-2000规格描述：

参数指标：

尺寸(宽度x长度x高度)	464 x 508 x 82.55 mm	安装硬件	推荐的
重量	18.18kg	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	wu
激励	10Vzui大值	串扰	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	±0.2% full scale output
COP精度*	±0.4mm	测量精度	外施负载±0.25%

*典型值：zui小外施负载为50磅（222.4N）

OR6-6-OP-1000

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1129	1129	565	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.59	1.59	3.37	μv/v-Nm
自然频率	400	400	1000	Hz	-	-	-	Hz

OR6-6-OP-2000

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	4448	4448	8896	N	2258	2258	1129	N-m
灵敏度	0.337	0.337	0.0843	μv/v-N	0.797	0.797	1.68	μv/v-Nm
自然频率	550	550	1000	Hz	-	-	-	Hz

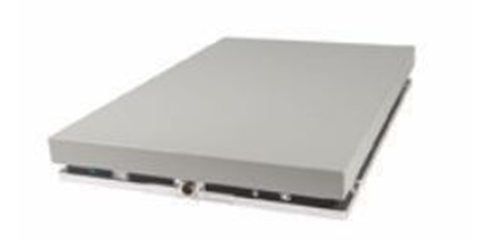

三、BP400600-OP系列

BP400600-OP 目前配备了安装通道孔，采用了AMTI 先进的 Optima 技术——wu需额外费用即可提供业界另先的精度。它的宽长比为 2:3，是实现多种配置的里想选择，具有灵活性，可以适应各种活动和步长。

主要性能特点包括：

● 平均 COP 精度仅为几分之一毫米（通常小于 0.4 mm）

● 串扰值通常为外施负载的 ±0.2％

● 测量精度通常为外施校准负载的 ±0.25％*

BP400600-OP-1000和 BP400600-OP-2000规格描述：

参数指标：

尺寸(宽度x长度x高度)	400 x 600 x 82.55 mm	安装硬件	推荐的
重量	31.82kg	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	铝	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	wu
激励	10Vzui大值	串扰	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	±0.2% full scale output
COP精度*	±0.4mm	测量精度	外施负载±0.25%

*典型值：zui小外施负载为50磅（222.4N）

BP400600-OP-1000

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1332	892	666	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.4	1.78	3.27	μv/v-Nm
自然频率	280	280	370	Hz	-	-	-	Hz

BP400600-OP-2000

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	4448	4448	8896	N	2258	2258	1129	N-m
灵敏度	0.337	0.337	0.0843	μv/v-N	0.7	0.89	1.63	μv/v-Nm
自然频率	360	360	400	Hz	-	-	-	Hz

AMTI BP400600系列三维测力台

AMTI公司的BP400600系列包括：BP400600-OP-1000，BP400600HF-OP-1000每一款都有du特设计，给客户提供多种选择。

BP400600-OP-1000

主要性能特点包括：

平均COP精度仅为几分之一毫米（通常小于0.4 mm）
串扰值通常为外施负载的±0.2％
测量精度通常为外施校准负载的±0.25％*

技术参数：

尺寸(宽度x长度x高度)	400 x 600 x 83 mm	安装硬件	推荐的
重量	31.82 kg	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	铝	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu
激励	10Vzui大值	串扰^*	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	满量程输出±0.2%
COP精度^*	± 0.4 mm.	测量精度^*	外施的负载±0.25%
^*典型值：zui小外施负载为222.4 N（50 磅）

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1332	892	666	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.4	1.78	3.27	μv/v-N-m
自然频率	280	280	370	Hz	-	-	-	Hz

技术绘图：

BP400600HF-OP-1000

主要性能特点包括：

平均COP精度仅为几分之一毫米（通常小于0.4 mm）
串扰值通常为外施负载的±0.2％
测量精度通常为外施校准负载的±0.25％*

技术参数：

尺寸(宽度x长度x高度)	400 x 600 x 82.55 mm	安装硬件	推荐的
重量	18.18 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu
激励	10Vzui大值	串扰^*	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	满量程输出±0.2%
COP精度^*	± 0.4 mm.	测量精度^*	外施的负载±0.25%
^*典型值：zui小外施负载为222.4 N（50 磅）

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1332	892	666	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.4	1.78	3.27	μv/v-N-m
自然频率	470	470	780	Hz	-	-	-	Hz

AMTI BP600系列生物力学测力台

AMTI 的六轴生物力学产品是AMTI公司30多年技术研究的巅峰之作。产品优异的性能和耐久性使它们成为步态和生物力学实验室的标准配置。我们的测力台、力传感器和仪表设备都经过精心设计和制造，为客户提供精度的测量结果。

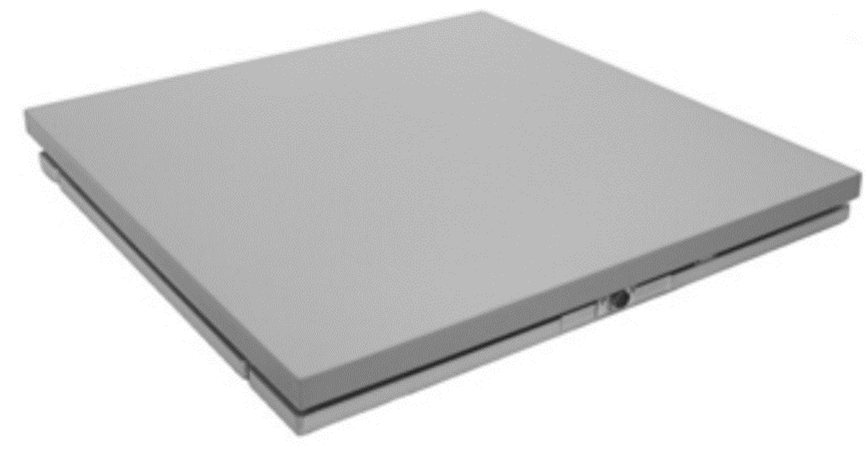

BP600600-1000

BP600600 具有正方形顶面和复合结构。大的顶面和高频性能使该平台非常适合运动研究。

技术参数：

尺寸(宽度x长度x高度)	600 x 600 x 101.6 mm	安装硬件	推荐的
重量	27.27 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	需要
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1355	1355	678	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.42	1.42	2.66	μv/v-N-m
自然频率	350	350	700	Hz	-	-	-	Hz

BP600900-1000

BP900900 提供了一个大的目标区域，非常适合运动机能分析。

技术参数：

尺寸(宽度x长度x高度)	600 x 900 x 101.6 mm	安装硬件	推荐的
重量	31.82 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	需要
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	203	1355	1016	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	0.93	1.03	2.06	μv/v-N-m
自然频率	270	270	500	Hz	-	-	-	Hz

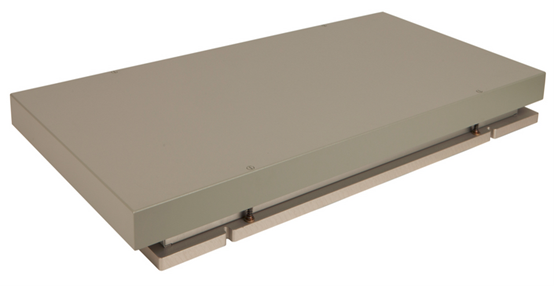

BP6001200-1000

BP6001200 型号用于分析活动中的运动表现，该活动需要非常长的目标区域，例如跳远。

技术参数：

尺寸(宽度x长度x高度)	600 x 1,200 x 101.6 mm	安装硬件	推荐的
重量	38.64 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	需要
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	2710	1355	1016	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	0.779	1.15	1.66	μv/v-N-m
自然频率	280	280	390	Hz	-	-	-	Hz

AMTI BP900900及BP12001200测力台

BP900900 特别适合需要大目标区域和高频响应（如跑步和跳跃）的动态应用。BP12001200 提供了非常大的目标区域，非常适合运动机能分析。

BP900900-1000

技术参数:

尺寸(宽度x长度x高度)	900 x 900 x 101.6 mm	安装硬件	推荐的
重量	40.91 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	需要
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	2033	2033	1016	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	0.93	0.93	1.97	μv/v-N-m
自然频率	290	290	390	Hz	-	-	-	Hz

BP12001200-1000

技术参数：

尺寸(宽度x长度x高度)	1,200 x 1,200 x 108 mm	安装硬件	推荐的
重量	85 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	需要
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	2710	2710	1355	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	0.708	0.708	1.51	μv/v-N-m
自然频率	170	170	350	Hz	-	-	-	Hz

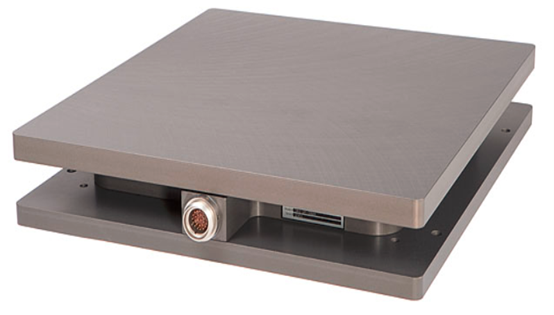

HE6X6微型生物力学三维测力台

HE6X6 是一个紧凑型的测力台，用于量化非常低的负载。15.2 cm x 15.2 cm (6-inch-by-6-inch)的测力台附带了AMTI的NetForce数据采集软件，是一种用于人类本体感觉测试和小动物的准确、经济的解决方案。

HE6x6-1 技术参数:

尺寸(宽度x长度x高度)	152 x 152 x 29 mm	安装硬件	不是强制性的
重量	0.727 kg	传感元件	霍尔效应
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	内置8
顶板材料	合成的	模拟输出	8通道
温度范围	-17.78 to 51.67°C	数字输出	6通道

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2.2	2.2	4.4	N	0.226	0.226	0.113	N-m
灵敏度	-	-	-	μv/v-N	-	-	-	μv/v-N-m
自然频率	30	30	42	Hz	-	-	-	Hz

AMTI OR6-X-OP系列生物力学测力平台

AMTI 的六轴生物力学产品是AMTI公司30多年技术研究的巅峰之作。产品优异的性能和耐久性使它们成为步态和生物力学实验室的标准配置。

OR6-6-OP-1000

AMTI的OR6-6-OP是用于步态研究的行业“标准尺寸”测力台，用于世界各地的数百个实验室。高灵敏度、低串扰、优异的重复性和长期稳定性的特征，使该平台成为研发和临床研究的里想候选对象。它还具有低质量复合顶板，该顶板提供卓越的频率响应，对于运动表现、跑步和跳跃分析来说非常完美。

OR6-6-OP采用了AMTI先进的Optima技术——wu需额外费用即可提供业界另先的精度。

主要性能特点包括：

平均COP精度仅为几分之一毫米（通常小于0.4 mm）
串扰值通常为外施负载的±0.2％
测量精度通常为外施校准负载的±0.25％*

技术参数：

尺寸(宽度x长度x高度)	464 x 508 x 82.55 mm	安装硬件	推荐的
重量	18.18 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu
激励	10Vzui大值	串扰^*	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	满量程输出±0.2%
COP精度^*	± 0.4 mm.	测量精度^*	外施的负载±0.25%
^*典型值：zui小外施负载为222.4 N（50 磅）

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1129	1129	565	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.59	1.59	3.37	μv/v-N-m
自然频率	400	400	1000	Hz	-	-	-	Hz

OR6-7-OP-1000

AMTI的OR6-7是用于步态研究的行业“标准尺寸”测力台，用于世界各地的数百个实验室。高灵敏度、低串扰、优异的重复性和长期稳定性的特征，使该平台成为研发和临床研究的里想候选对象。

OR6-7-OP采用了AMTI先进的Optima技术——wu需额外费用即可提供业界另先的精度。

主要性能特点包括：

平均COP精度仅为几分之一毫米（通常小于0.4 mm）串扰值通常为外施负载的±0.2％
测量精度通常为外施校准负载的±0.25％*

技术参数：

尺寸(宽度x长度x高度)	464 x 508 x 83 mm	安装硬件	推荐的
重量	28.18 kg	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	铝	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu
激励	10Vzui大值	串扰^*	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	满量程输出±0.2%
COP精度^*	± 0.4 mm.	测量精度^*	外施的负载±0.25%
^*典型值：zui小外施负载为222.4 N（50 磅）

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1129	1129	565	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.59	1.59	3.37	μv/v-N-m
自然频率	280	280	460	Hz	-	-	-	Hz

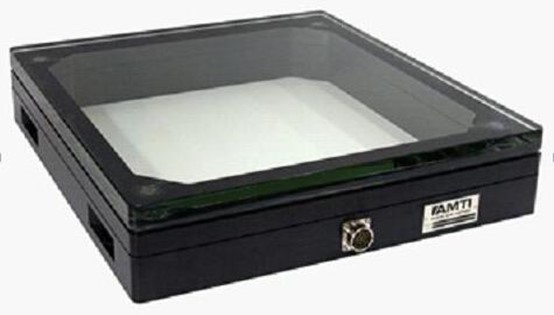

OR6-GT-1000

OR6-GT测力台有一个观察孔，位于24mm厚的玻璃顶部的464mm x 508mm平台区域，通过此观察孔可以从下侧查看和记录测力台顶部表面上的活动。

OR6-GT-1000技术参数：

尺寸(宽度x长度x高度)	464 x 508 x 97 mm	安装硬件	推荐的
重量	47.73 kg	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	需要
顶板材料	玻	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1129	1030	565	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.24	1.24	2.39	μv/v-N-m
自然频率	200	200	250	Hz	-	-	-	Hz

OR6-WP-OP-1000

OR6-WP-OP专为防水而设计，配有内部压力补偿气囊，用于精度的水下测量。它采用了AMTI先进的Optima技术——wu需额外费用即可提供业界另先的精度。

主要性能特点包括：

平均COP精度仅为几分之一毫米（通常小于0.4 mm）
串扰值通常为外施负载的±0.2％
测量精度通常为外施校准负载的±0.25％*

OR6-WP-OP-1000 技术参数：

尺寸(宽度x长度x高度)	464 x 508 x 82.55 mm	安装硬件	推荐的
重量	45.45 Kg.	传感元件	应变计桥
通道	Fx, Fy, Fz, Mx, My, Mz	放大器	OPT-SC
顶板材料	合成的	模拟输出	6通道
温度范围	-17.78 to 51.67°C	数字输出	毫wu
激励	10Vzui大值	串扰^*	通道间串扰 ±0.20%
Fx，Fy，Fz迟滞	满量程输出±0.2%
COP精度^*	± 0.4 mm.	测量精度^*	外施的负载±0.25%
^*典型值：zui小外施负载为222.4 N（50 磅）

通道	Fx	Fy	Fz	单位	Mx	My	Mz	单位
容量	2224	2224	4448	N	1129	1129	565	N-m
灵敏度	0.674	0.674	0.169	μv/v-N	1.59	1.59	3.37	μv/v-N-m
自然频率	300	300	480	Hz	-	-	-	Hz
