一站式3D动作捕捉分析系统

之混合动作捕捉分析

该系统是一套一站式交钥匙 3-D 运动捕捉与数据整合分析系统，旨在同步收集来自各种运动跟踪器、EMG（肌电图）、测力台、手传感器、EEG脑电图、定量脑电图(quantitative EEG, qEEG)系统、数字视频、事件标记和其他模拟设备、虚拟现实和触觉设备的数据,用于临床，生物力学，神经控制和涉及复杂运动分析的体育药物等应用。

该系统从丰富分析工具集合中生成的数据可立即通过数据输出的图形显示进行回放。令人惊叹的 3D 计算机渲染对象动画可以被视为骨架、简笔画或人形。集成使用市场上广泛硬件实现对人体运动、大脑活动、眼球运动、肌肉募集和作用在身体上的外力实时测量。

该系统可以集成运动动作捕捉市场主流厂家硬件，与其他组件准确定位，数据wanquan同步。确保您选择的组件协同工作，并使用的计算机渲染和图形显示实时呈现。

之混合动作捕捉分析介绍：

将多种运动学技术组合成一个混合运动捕捉系统，以同时利用每种技术的优势。

选择您的动作捕捉
使用电磁、被动或主动光学系统来分析手、上肢或下肢的运动。我们的团队将帮助您评估和选择适合您需求的技术。
绩效创新分析
混合方法促进了新的和令人兴奋的研究方法。例如，右侧（底部）的图像显示了一个设置，其中使用光学标记来跟踪服装的变形。受试者的胸部运动与附着在织物下的电磁传感器同步跟踪。数据都在同一参考帧中报告，与其他数据类型（如 EMG、力和数字视频）同步。
提高追踪质量
将另一种运动捕捉技术（如 IMU 或电磁学）与光学相机相结合以跟踪对象。例如，当wu法保持视线时，带有 IMU 的仪器主体分段。
定义生物力学模型
使用多个动作捕捉系统来定义生物力学模型。例如，使用光学系统的精度将解剖标志数字化以定义您的模型，然后使用 IMU 传感器跟踪对象。将解剖标志数字化为定义关节中心和节段轴提供了一种快速且更准确的方法。
使用自动化的协同定位程序
该系统提供了对齐和同步多种运动捕捉技术的例程，因此wu需编程工作。混合运动捕捉可同时用于多个项目，如果需要每个系统都可以du立运行

下图1显示了一个混合光学和电磁系统。电磁传感器用于跟踪手指位置和方向。 2 毫米的小传感器在手写任务期间提供强大的跟踪。同时，标记用于同步捕获上肢运动。组合结果是两种运动捕捉系统都wu法du立进行的捕捉。

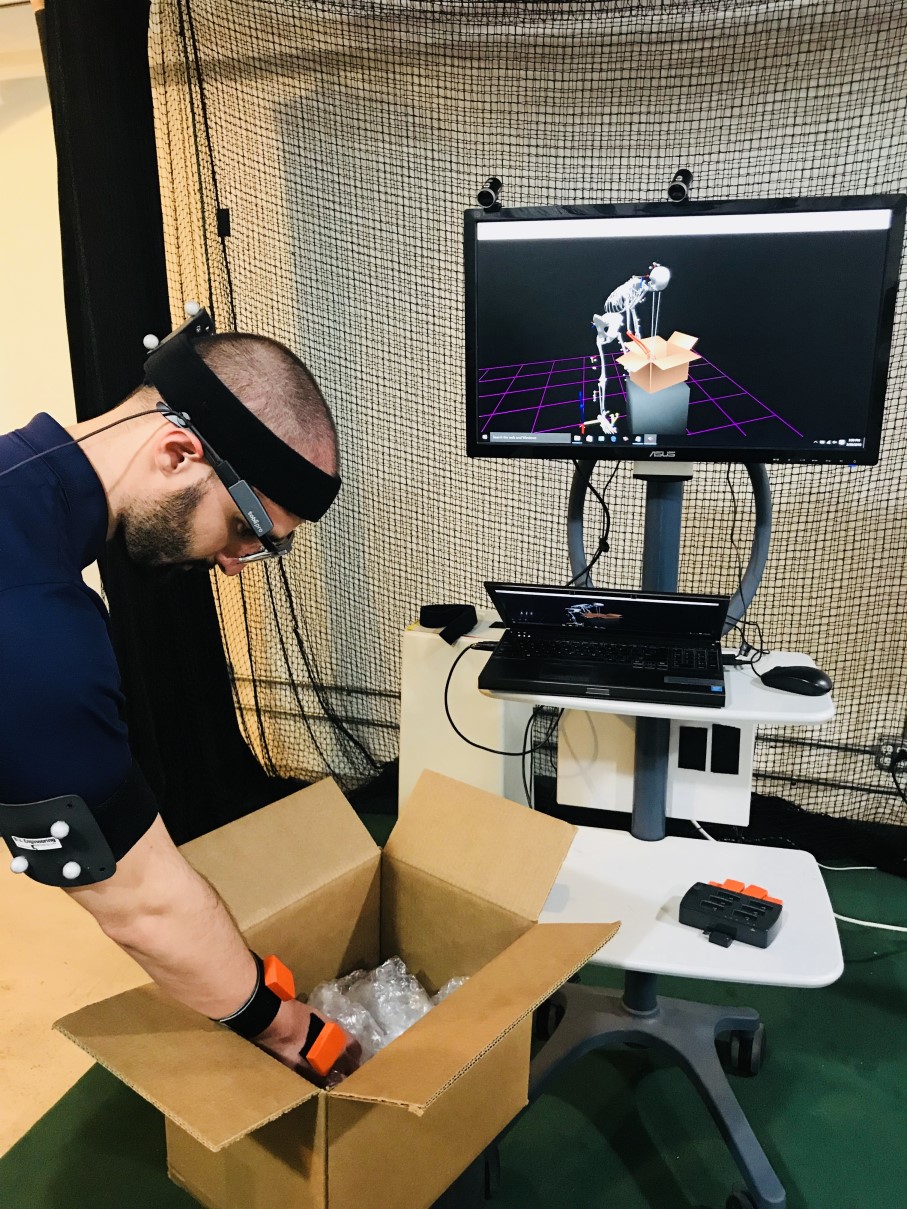

下图显示了一个混合光学和惯性传感器 (IMU) 系统，并结合了眼动追踪数据。 IMU 传感器用于跟踪wu法保持视线的身体部位，在对象伸入盒子执行包装任务时跟踪手和前臂。 3D 眼睛注视数据与混合系统同步捕获，允许用户在试验期间评估注视位置、方向和quan身运动学。

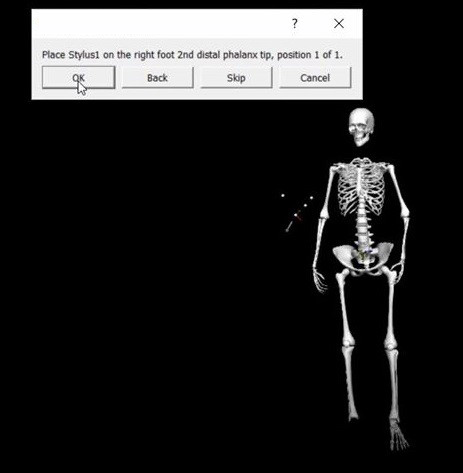

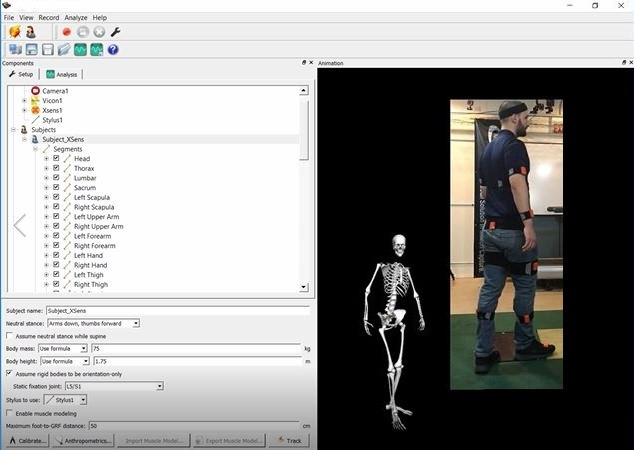

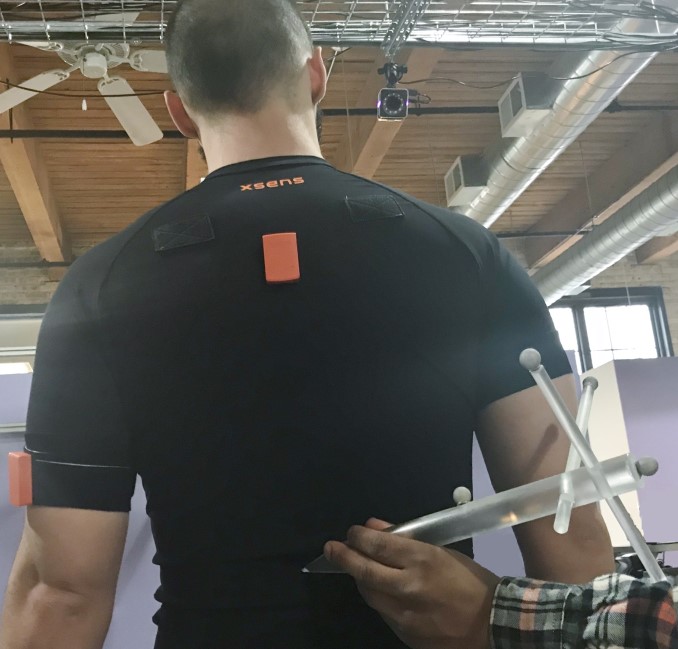

下面的图像显示了使用混合光学和 IMU 系统对对象进行数字化的过程。 IMU 传感器连接到对象的部分。光学笔用于识别解剖标志。软件提示引导用户完成对每个跟踪段的近端和远端端点的数字化。骨骼模型实时显示，提供反馈，以便用户确保模型定义正确。将解剖标志数字化为定义关节中心和节段轴提供了一种快速且更准确的方法。设置完成后，对象可以自由移动，执行感兴趣的任务。
