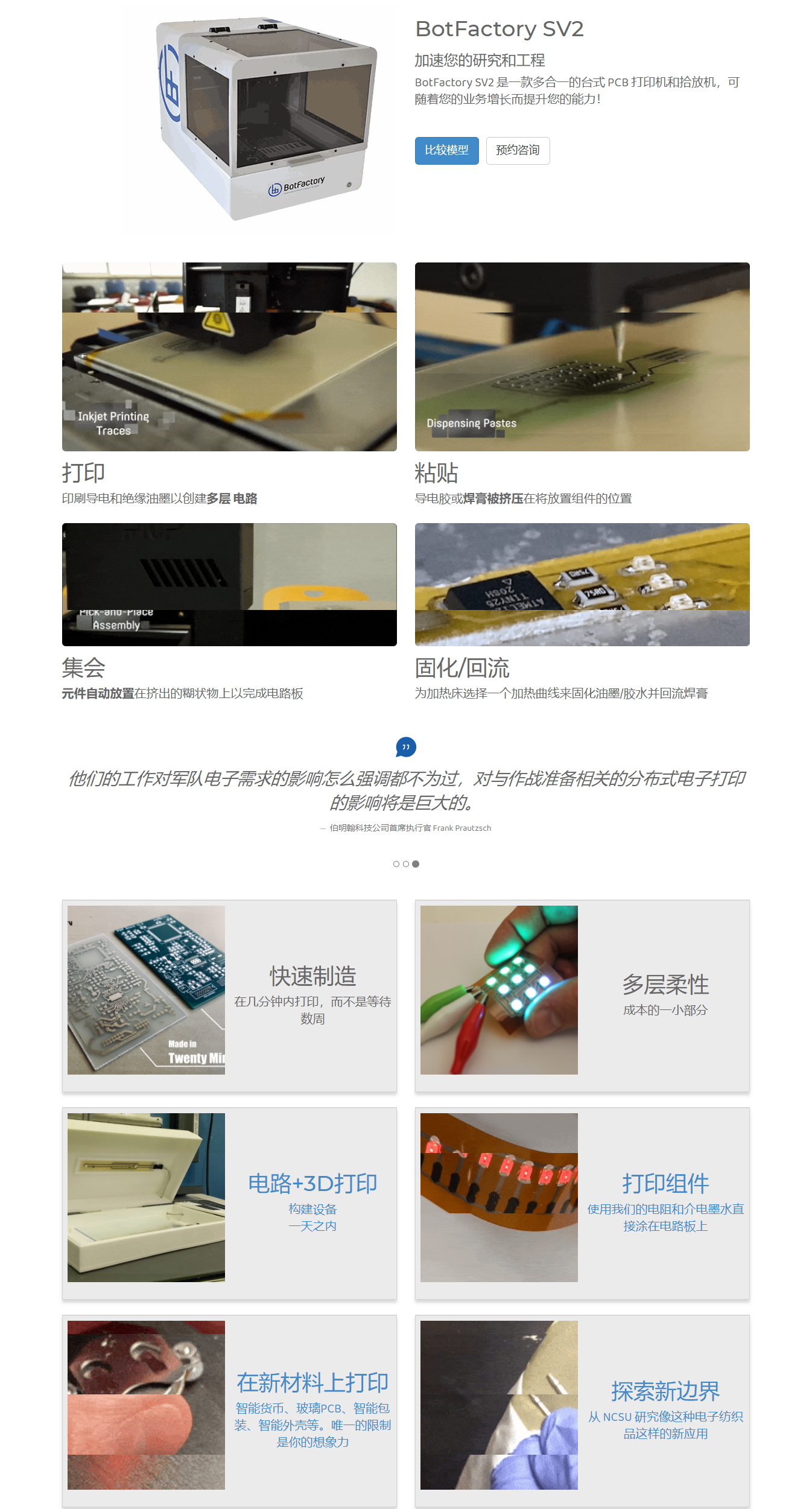

SV2 - 技术规格
印刷
喷墨导电和jue缘油墨
SV2 喷墨打印低电阻率导电油墨和介电jue缘油墨，以在几分钟内在各种刚性和柔性基材上制造印刷电路板 (PCB) 。
SV2 依次印刷导电迹线和jue缘层，在介电层中构建通孔以互连层。
规格
| 印刷技术 | 热喷墨打印 |
| 喷墨喷嘴数量 | 300 |
| 油墨类型（固化方法） | 导电（热），jue缘（UV） |
| 分钟 走线宽度 | 8 密耳 [200 微米] |
| 分钟 针距 | SV2 – 入门级：24 mil [600 微米] SV2 – 增强型：20 mil [500 微米] SV2 – 专业级：16 mil [400 微米] |
| 分钟 通过尺寸 | 直径：25 mil [600 微米] 钻头尺寸：15 mil [400 微米] |
| zui大。可打印区域 | 4.6" x 5.5" [117 x 140 毫米] [X/Y] |
| 导电油墨片电阻 | 40 毫欧/平方 |
| 层数 | 1-2（入门，增强）或 1-4（专业） |
| 零件附件 | 我们建议使用我们的强导电环氧树脂。使用铜制PCB铆钉工具焊接（另售） |
| 支持的格式 | 格柏 RS-274X, . jpg、.png、.tiff、.bmp |
点胶
挤出导电胶或焊膏
铺设导电胶 或焊膏印刷或预晶圆厂板在使用粘贴头分钟。
SV2 通过精雀地沉积在每个垫子上，避免了视力和手抖的问题。
规格
| 粘贴技术 | 注射器挤出 |
| 粘贴类型 | 导电环氧树脂和焊膏 |
| 挤出点尺寸 | 8 密耳 [200 微米] |
| 固化方法 | 热 |
| 支持的格式 | 格柏 RS-274X, . jpg、.png、.tiff、.bmp |
PCB组装
拾取和放置元件
SV2 拾取和放置表面贴装元件以快速组装您的电路板。它会自动在多个真空吸 头之间 切换， 并使用 计算机视觉 来精雀可靠地组装您的电路板。
规格
| PNP技术 | 真空拾取、计算机视觉、自动吸头交换 |
| 相机 | 5 MP，朝上 |
| 托盘：类型 | 胶带，单个组件 |
| 磁带托盘：插槽数x磁带宽度 | 6 x 8mm 胶带、2 x 12mm、1 x 16mm 切割胶带 |
| 托盘：已装载零件 | zui大限度。每批 42 个 |
| zui小。零件尺寸 | 0603【1608公制】 |
| zui大限度。零件尺寸 | 0.78” x 0.78” [20 x 20 毫米] |
| 支持的格式 | 质心文件（描述参考指示符、封装、X/Y 位置和旋转的文本文件）。该文件可以由您的 CAD 工具生成 |
其他规格
机械的
一般的
| zui大限度。基板尺寸 | 6" x 6" [152 x 152 毫米] [X/Y] |
| zui大限度。电路尺寸 | 4.9" x 4.8" [125 x 122 毫米] [X/Y] |
| 头：重量 | 每人不到 1.1 磅 [500 克] |
| XYZ 定位重复性 | ± 0.8 密耳 [20 微米] |
| XYZ定位分辨率 | 0.4 密耳 [10 微米] |
wu外壳
| 框架：尺寸 | 16.5 英寸长 x 14 英寸宽 x 17.5 英寸高 [42 x 35.5 x 44.5 厘米] |
| 额外的间隙要求。 | 前面 3 英寸 [7.5 厘米]，后面 4 英寸 [10 厘米] |
| 车架：重量 | 30 磅。[13.5公斤] |
| 装运箱：尺寸 | 21.5" 长 x 17" 宽 x 27" 高 [55 x 43.2 x 68.6 厘米] |
| 装运箱：总重量 | 50 磅。[22.5公斤] |
带外壳
| 外壳：尺寸 | 24.8 英寸长 x 17 英寸宽 x 18 英寸高 [63 x 43 x 46 厘米] |
| 额外的间隙要求。 | 右侧 6 英寸 [15 厘米] |
| 外壳：重量 | 46 磅。[21公斤] |
| 单位：总重量 | 81.5 磅。[37公斤] |
| 装运箱：尺寸 | 30 英寸长 x 28 英寸宽 x 22 英寸高 [76 x 71 x 56 厘米] |
| 装运箱：总重量 | 106 磅。[48公斤] |
电气
| 力量 | 直流 24V 22A |
| 联系 | 以太网、wu线网络 |
软件
| 安装 | wu（软件在机上运行） |
| 系统要求 | Web 浏览器（du立于平台） |
| 推荐浏览器 | 火狐浏览器 |
| 离线更新 | 按需提供 (USB3.0) |
温度
| 环境：运行 | 50-100F [10-40℃] |
| 热床：运行 | 75-300F [25-150℃] |
| 热床：zui大 | 340F [170℃] |
环境操作要求
| 环境温度 | 50-100F [10-40℃] |
| 在没有外壳的情况下运行时 | 保护工作区域免受气流影响 避免相机暴露在阳光直射下以提高计算机视觉的可靠性 |
| 其他 | 建议在通风区域操作 |
