AE801 Micro Force Sensor,AE801微力传感器

AE-800系列传感器元件设计为通用且易于使用的工具，可用于测量机械性能，例如位置，压力，力和加速度。该注释是作为数据手册的附加信息，供客户开始使用其元件来构建自己的传感器或测量装置时使用。该注释提供了有关所用元素和原理的更详细信息。

这些传感器元件与大多数其他半导体应变计之间的基本区别在于，它们预先组装在插头上，从而使其更易于使用并连接到电气连接上。它们是半桥传感器元件，包含两个有源电阻，硅芯片的每一侧各一个。

作为硅应变计，它们具有高灵敏度和良好的长期稳定性的点。

AE-800传感器元件在换能器产品中使用多年后，已被广泛验证，涉及医疗，军事，工业和汽车仪表领域的应用.

[传感器参数]
电压激励1-10 DC或AC
电压激励<6V
电阻值1000Ω±25％
电阻匹配度±10％
光束在满刻度（FS）下的偏转典型值为70μm
光束在FS 0.12 N处的尖端载荷
安过载120％的FSO
[信号参数25℃]
满量程输出（FSO）30 mV / V±30％
单个电阻的规格系数55-70
非线性度（典型值）±0.25％FSO
迟滞（典型值）±0.10％FSO
内部功耗使温度升高，油中为0.25℃/ mW，空气中为1℃/ mW
电阻之间的击穿电压1分钟15 V
[环境参数]
温度范围（操作和存储）-55℃至+125℃
单个电阻的温度系数0.8×10-3 /℃±25％
热零漂±0.02％FSO /℃
热敏度偏移-0.17±0.05％/℃
固有频率（空气中）?12 kHz
[电jue缘]
插头和引线之间的隔离电压1 min 200 V DC
[机械数据]
弹性模量（典型）1.6×105 / mm2
长弹簧常数2 N / mm
重量约120毫克
固有频率（空中）约7 kHz
[尺寸（毫米）
表壳长度5毫米
表壳直径Φ1.8毫米
光束长度5毫米
宽度1毫米
厚度0.15毫米

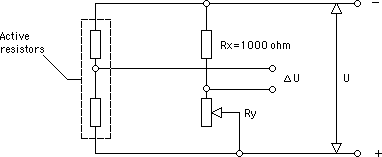

测量电路:

只要将平衡电阻“ Ry”插入换能器元件应变计电桥的一侧，就可以消除空载时的不平衡输出。
