倒置正置共聚焦拉曼光谱仪系统,高光谱成像系统

型号:nost
联系人:李先生
联系电话:18618101725
品牌:韩国

世联博研提供佳的光学解决方案

拉曼解决方案●成像解决方案●软件分析

一、拉曼解决方案

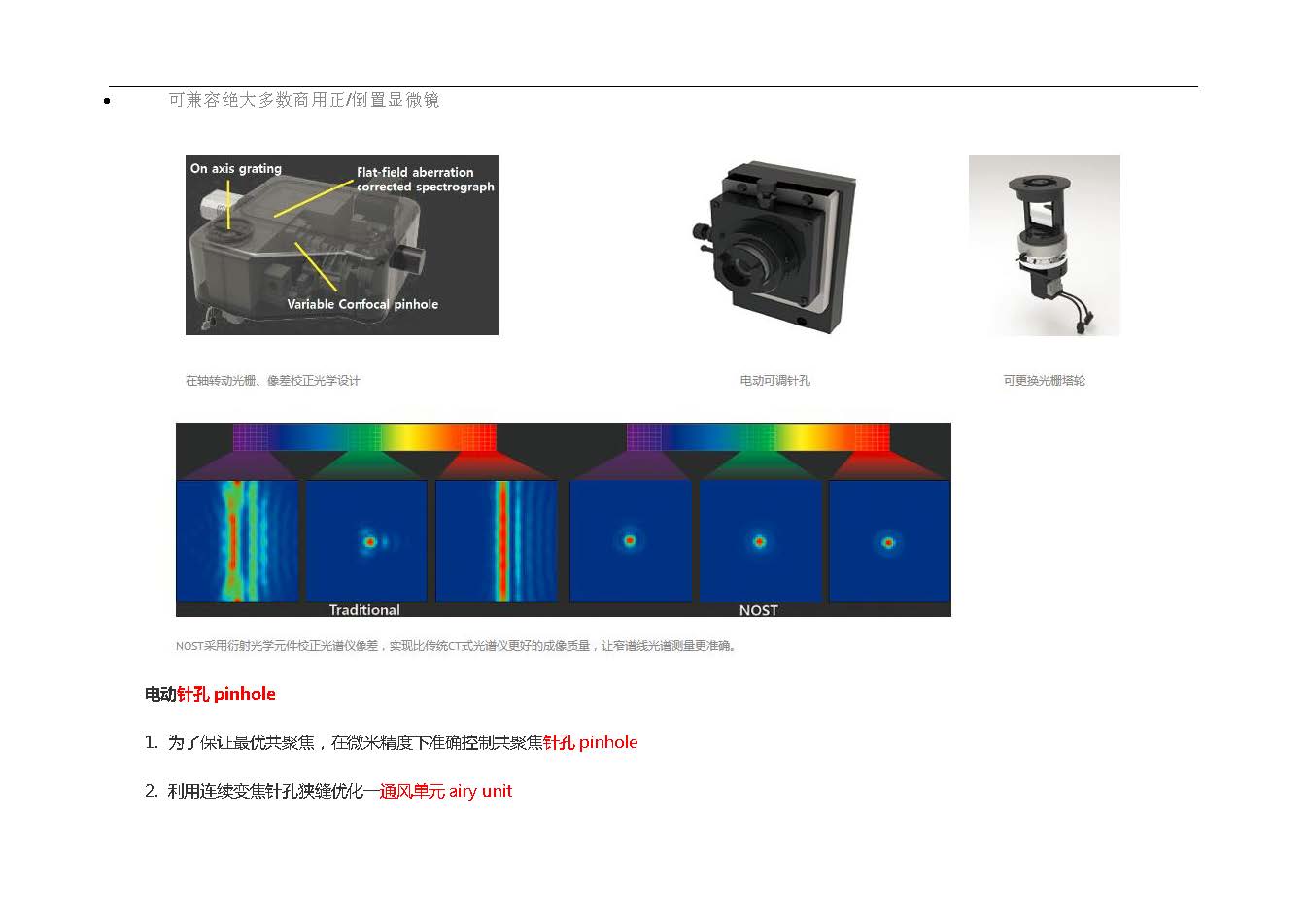

1、像差校正光谱仪

基于衍射光学的非对称Czerny-Tuner像差校正设计
在CCD阵列上的整个像素上均具有出色的像差校正(CCD上的RMS光斑半径<10?)
与传统的Czerny-Turner光谱仪相比,j大地提高了通量和分辨率
拉曼光谱等弱光应用的佳性能

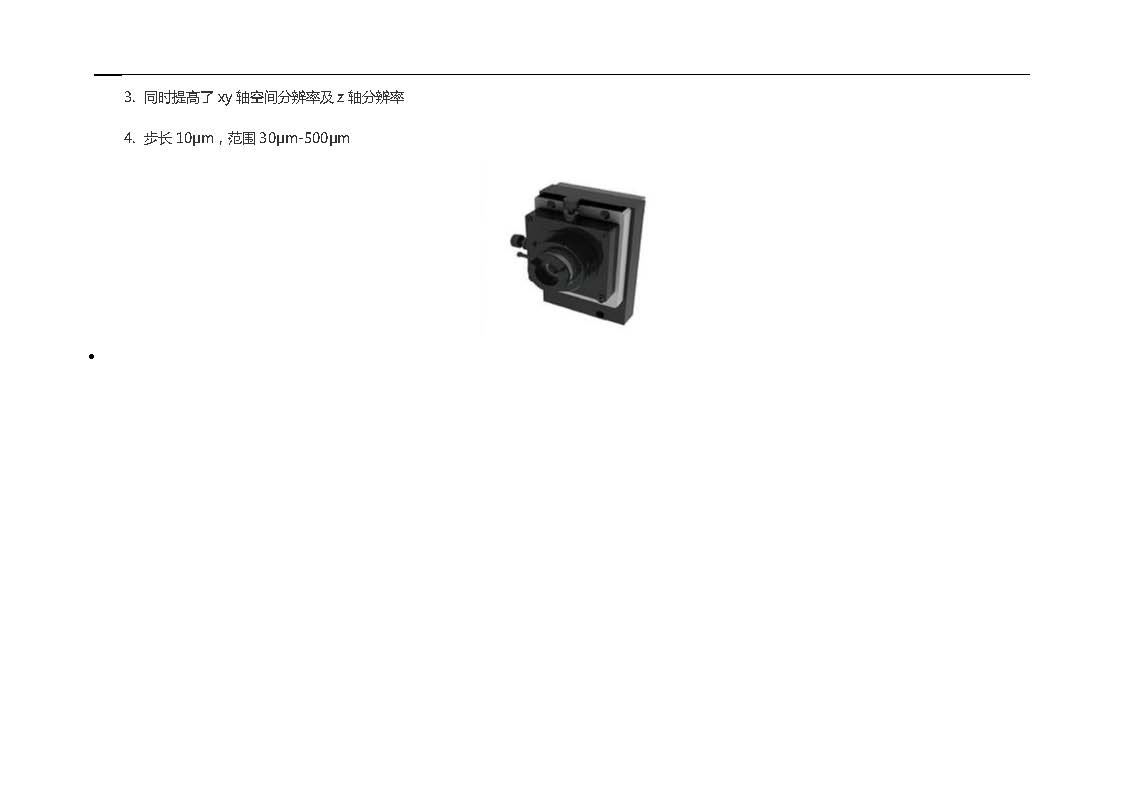

2、电动针孔

为了确保化共聚焦,共聚焦针孔必须以微米级j确控制
化的1个通风单元,具有连续可变的共焦针孔
这导致XY轴空间分辨率以及沿z轴光学方向的改善
控制范围
30?500?(10?步)

3、可互换光栅

基于软件控制的自动校准
光栅转塔可以在不到1分钟的时间内轻松更换
互换过程中wu需任何重新对准
wu光栅数量限制
与普通的Czerny-Tuner光谱仪相比,RMS校准误差相对较高
误差平均值<0.2?

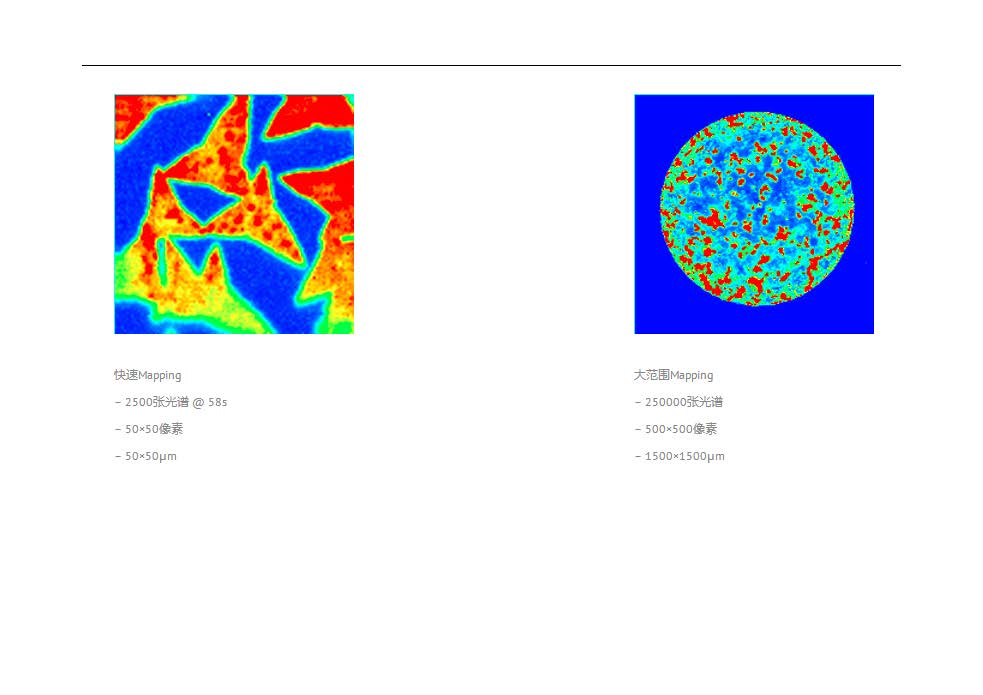

4、快速映射



快速映射功能能够为用户提供许多势
每个光谱的读取时间可能短至10?左右(取决于CCD)
MOS2快速拉曼映射
在58年代获得2500个频谱
50 x50?
50 x 50像素

5、宽范围映射


目标FOV对映射区域没有限制
从微观区域到宏观区域,具有微观空间分辨率
大范围:75 x50㎜(取决于样品台)
阿司匹林片拉曼测绘
获得250,000个频谱
1,500 x1,500?
500 x 500像素

二、高光谱成像系统

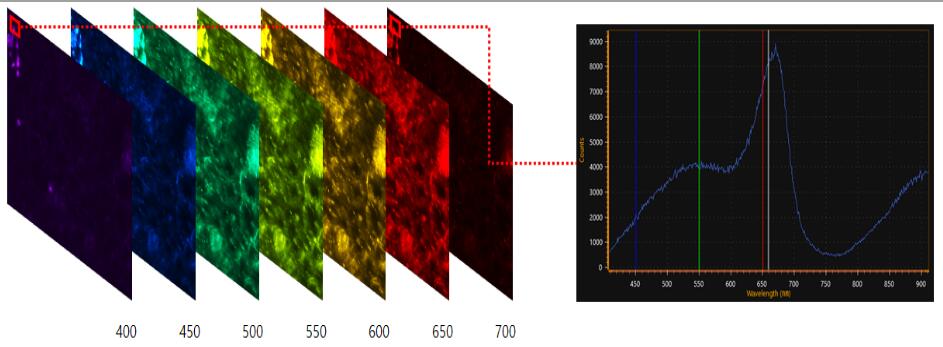

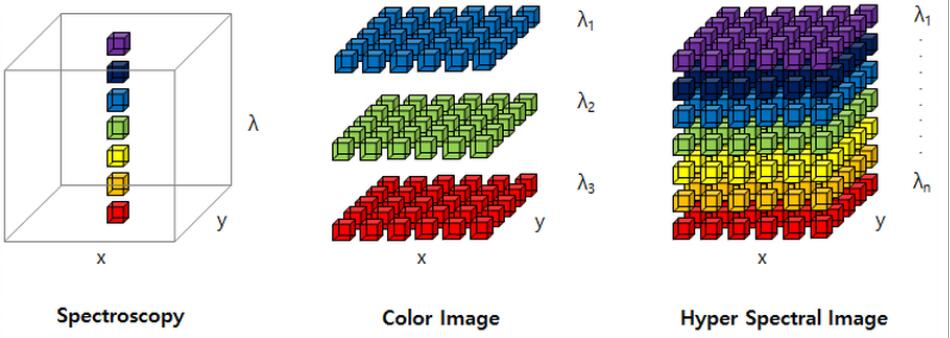

高光谱成像技术是一种同时获取空间图像和光谱的方法
典型的RGB图像是将红色,绿色和蓝色三个图像堆叠在一起的立方体,但是在高光谱图像的情况下,将形成一个数据立方体,其中堆叠每个波长的图像
我们的高光谱成像技术可以高速采集大范围的图像和光谱数据

光谱分辨率:约1?(400至900?)
成像速度:大10秒(512 x 512像素)

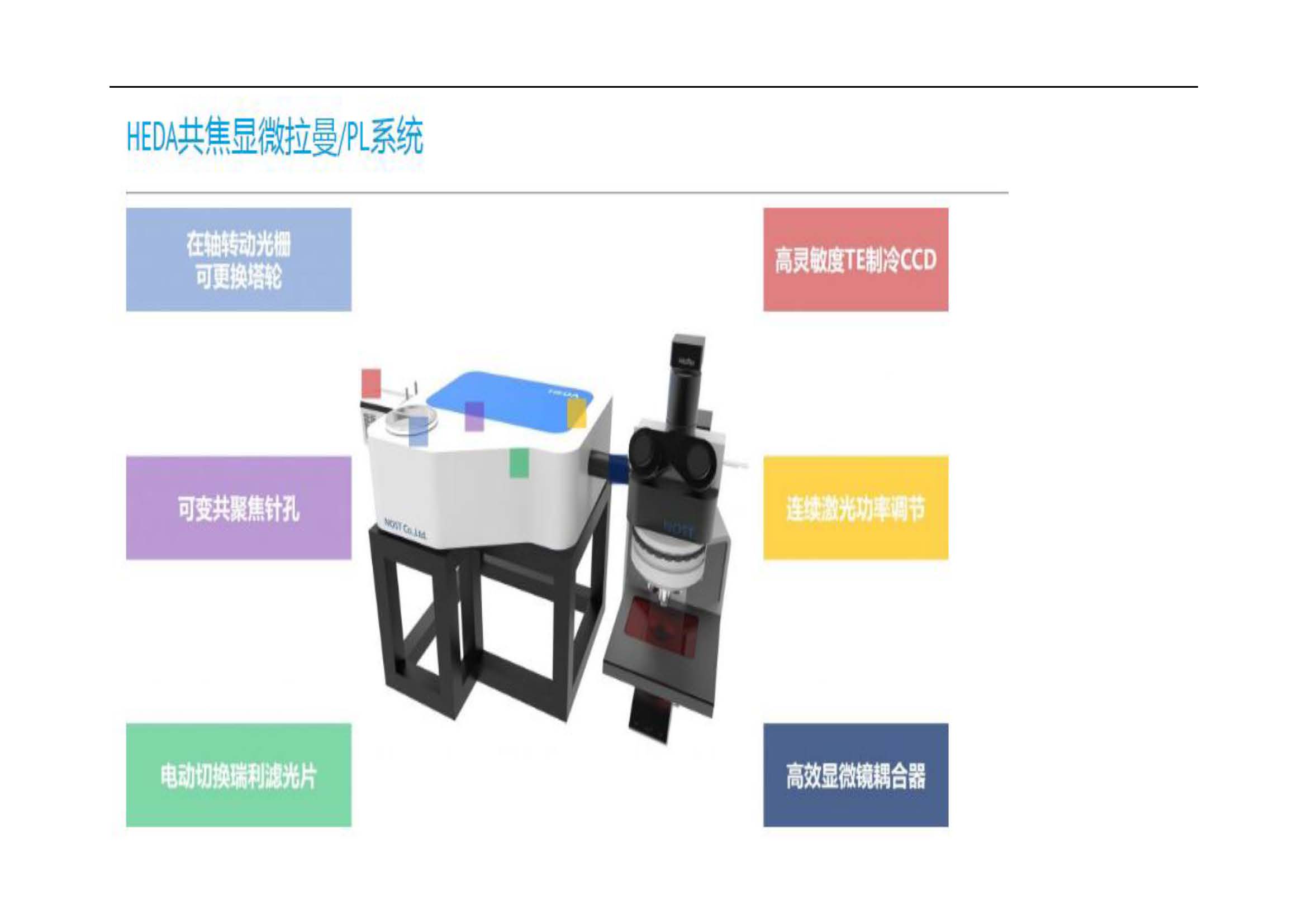

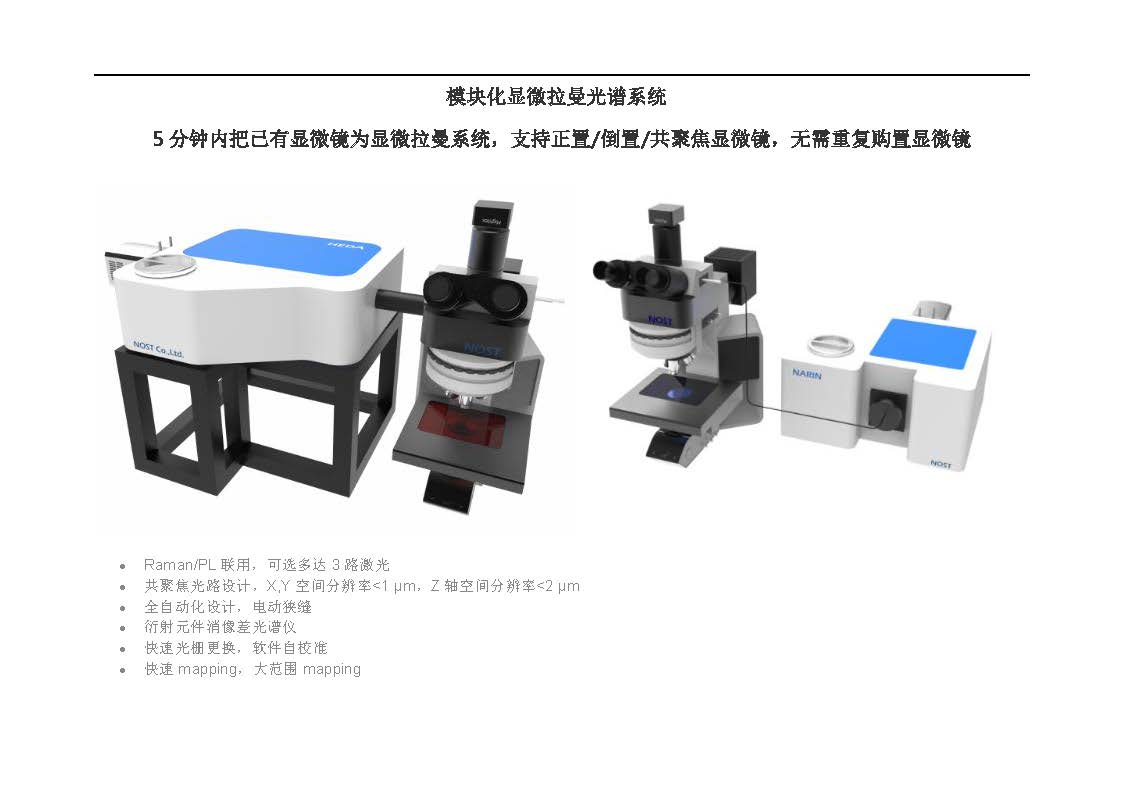

高度稳定的拉曼系统一站式共聚焦拉曼系统

  • Raman/PL联用,可选多达3路激光

  • 共聚焦光路设计,X,Y空间分辨率<1 μm,Z轴空间分辨率<2 μm
  • 自动化设计,电动狭缝
  • 衍射元件消像差光谱仪
  • 快速光栅更换,软件自校准
  • 快速mapping,大范围mapping

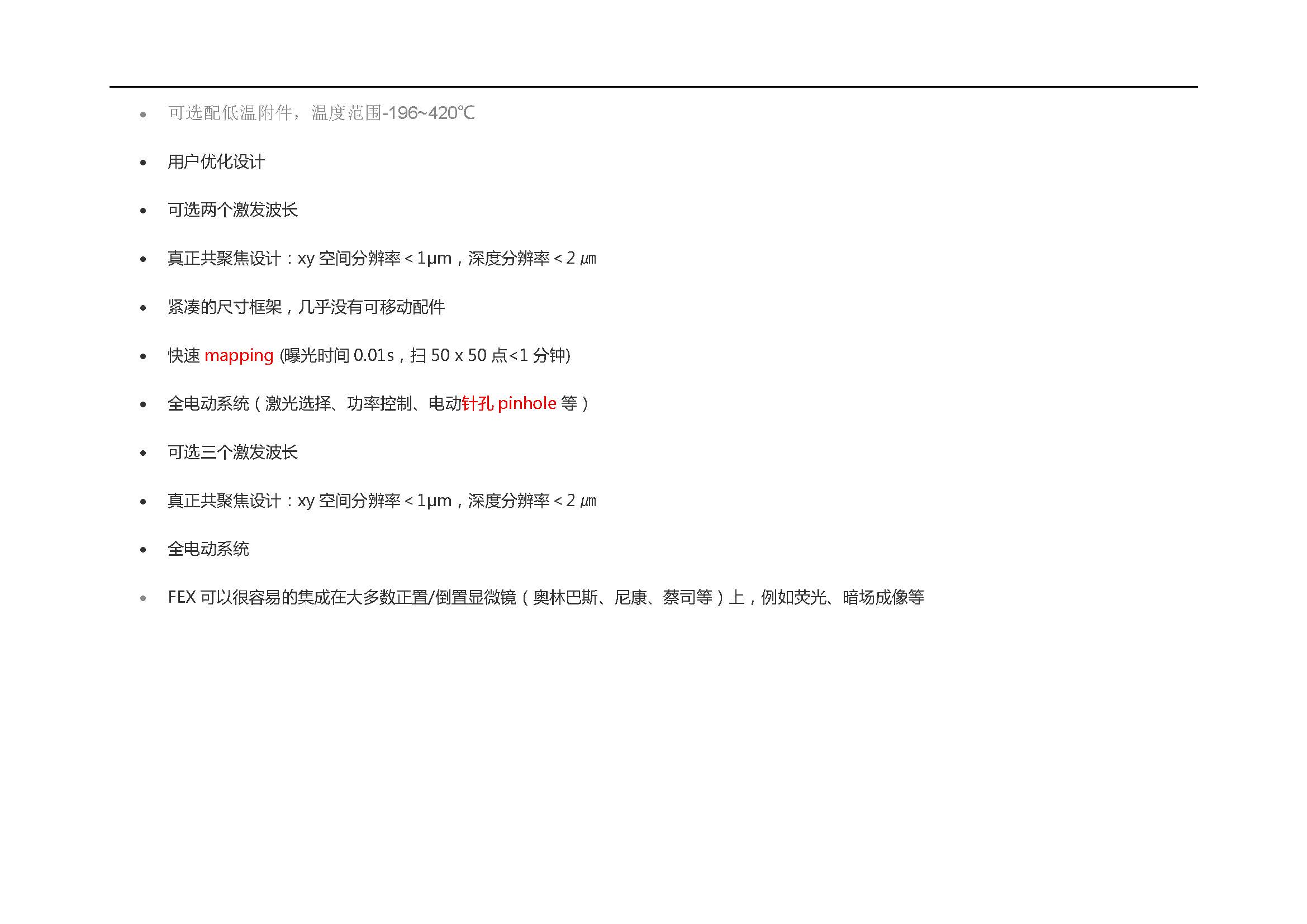

  • 可选配低温附件,温度范围-196~420℃

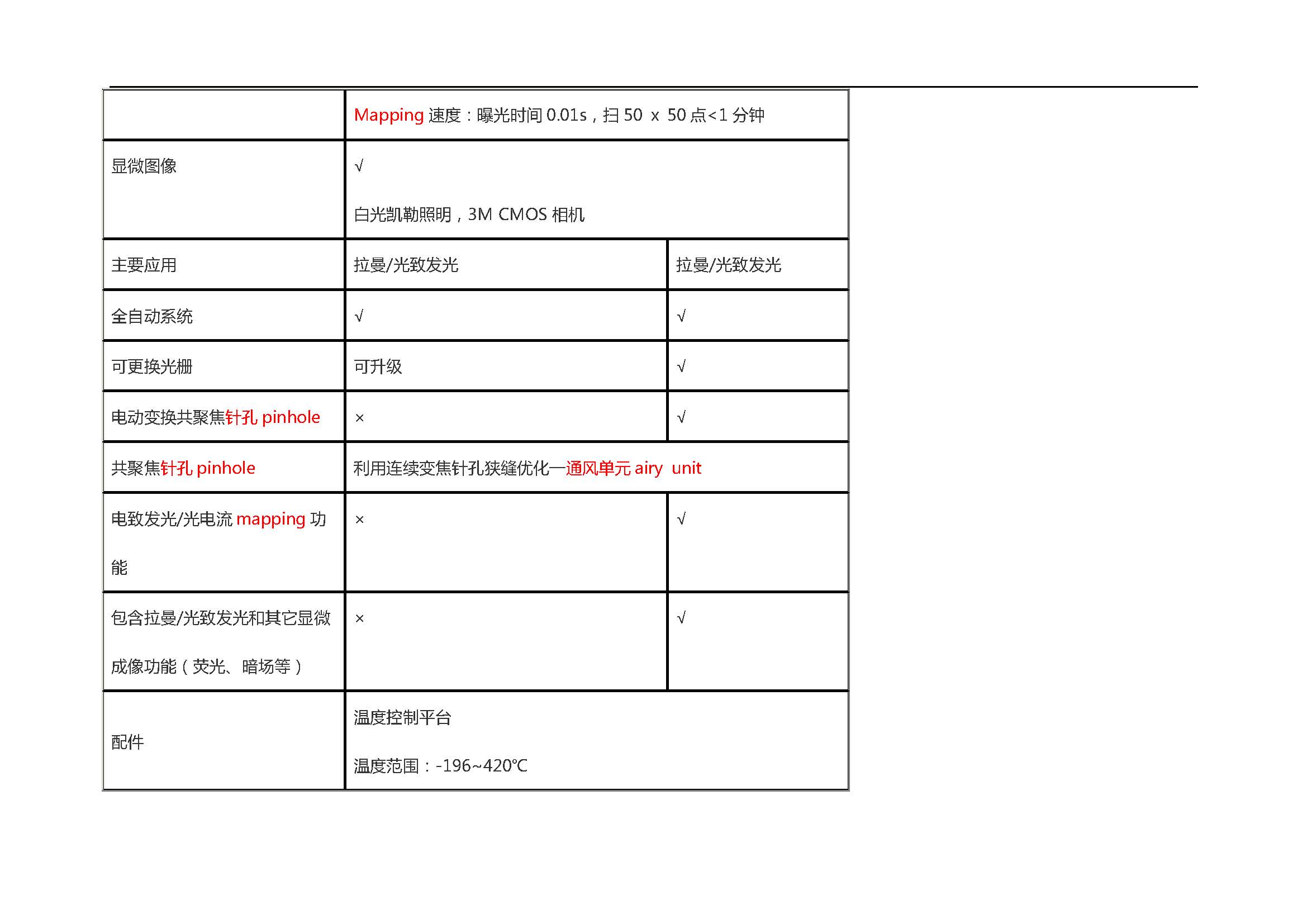

·         用户化设计
·         可选两个激发波长
·         真正共聚焦设计:xy空间分辨率<1μm,深度分辨率<2?
·         紧凑的尺寸框架,几乎没有可移动配件
·         快速mapping (曝光时间0.01s,扫50 x 50<1分钟)
·         电动系统(激光选择、功率控制、电动针孔pinhole等)
·         可选三个激发波长
·         真正共聚焦设计:xy空间分辨率<1μm,深度分辨率<2?
·         电动系统
·         FEX可以很容易的集成在大多数正置/倒置显微镜(奥林巴斯、尼康、蔡司等)上,例如荧光、暗场成像等
高光谱成像系统

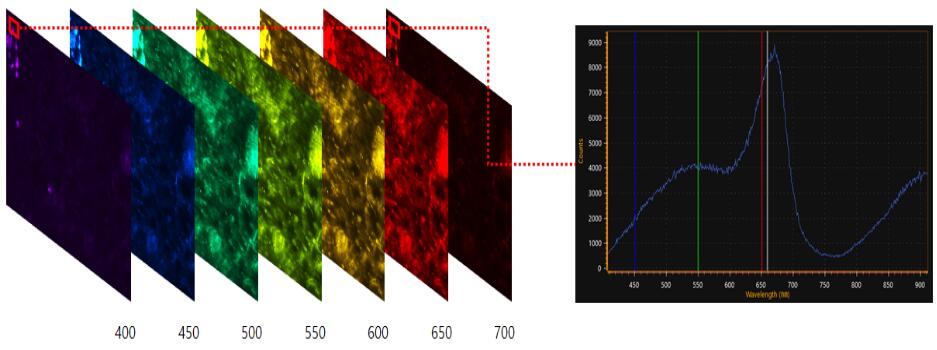

高光谱图像

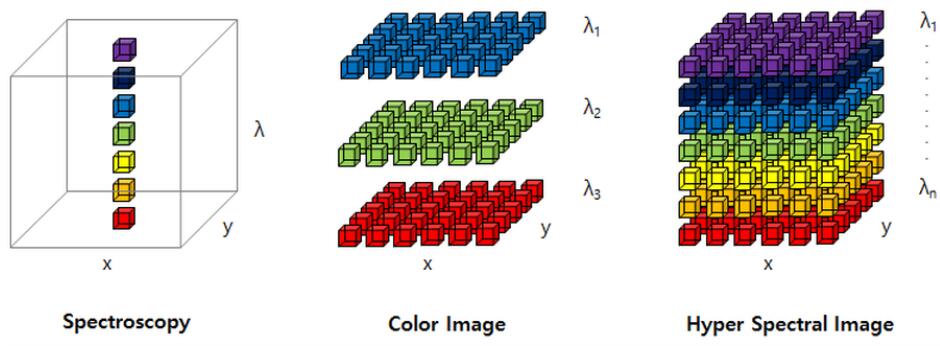

高光谱成像技术是一种同时获取空间图像和光谱的方法
典型的RGB图像是将红色,绿色和蓝色三个图像堆叠在一起的立方体,但是在高光谱图像的情况下,会形成一个数据立方体,其中堆叠每个波长的图像

我们的高光谱成像技术可以高速采集大范围的图像和光谱数据



光谱分辨率:约1?(400至900?)
成像速度:大10秒(512 x 512像素)

特征

快速成像

高灵敏度的sCMOS检测器可实现低灵敏度样品的高速采集

高分辨率光谱

可获得约500?的带,分辨率为1?

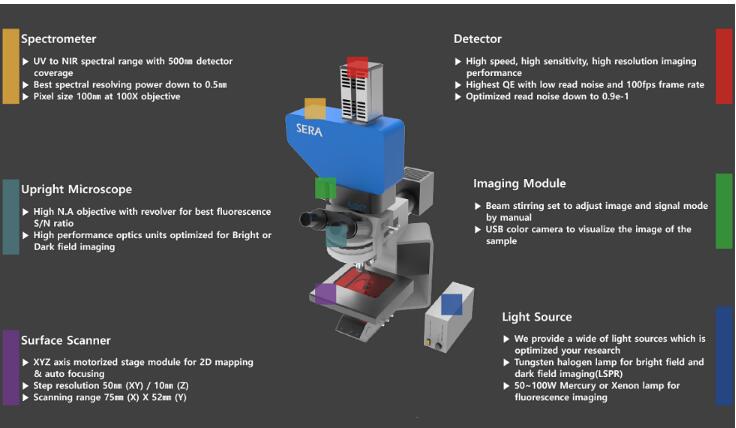

规范

探测器

高速,高灵敏度和高分辨率成像性能

高QE和低读取噪声

读取噪音:低至0.9e-1

大帧率:100fps

详情
光谱仪

紫外至近红外光谱范围,探测器覆盖范围达500?

约1?分辨率

100倍物镜时像素尺寸100?

显微镜

高NA物镜,带左轮手枪,可实现佳荧光SNR

针对明场或暗场成像进行了化的高性能光学单元

详情
光源

我们提供多种光源,可以化您的研究

卤钨灯,用于明场和暗场成像(LSPR)

50?100W氙灯汞灯,用于荧光成像

详情
电动显微镜xyz工作台

XYZ轴电动载物台模块,用于2D成像

行程范围

75 x52㎜

解析度

0.05?(XY),0.002?(Z)
